摘要：繞包帶重量的常用計算公式為W=3.14*（d+t）*t*ρ/（1±k），如果用該公式計算繞包雲母帶重量的話，則當搭蓋率小于50%時，此公式的誤差很大；當搭蓋率大于50%時，此公式是不适用的。本文重新推導了繞包雲母帶重量的精确計算公式。

繞包帶重量的常用計算公式如下：

W=3.14*（d+t）*t*ρ/（1±k） （1） 式中：

W——繞包帶重量，kg/km；

d——導體直徑，mm；

t——繞包帶厚度，mm；

ρ——繞包帶密度，g/cm3；

k——間隙率或搭蓋率。

對于間隙繞包來講，該公式是精确的；對于搭蓋率不大于50%的繞包方式來說，該公式是近似的；對于搭蓋率大于50%的繞包方式來說，該公式是不适用的。在耐火電纜的生産中，雲母帶的搭蓋率為50%左右，由于雲母帶價格昂貴，需要對繞包雲母帶的重量進行精确計算，本文針對搭蓋率不大于50%和不小于50%兩種繞包方式進行了公式推導。

一、k≤0.5

當k≤0.5時，雲母帶的重量可看做由兩部分組成：一層厚度為t的圓柱體，及圓柱體上的搭蓋部分。

圓柱體的重量W1（kg/km）由下式計算：

W1=3.14*(d+t)*t*ρ （2） 搭蓋部分的計算參見下圖：

圖中：b——雲母帶沿電纜軸向的寬度；

由圖中可見，繞包節距為（1-k）*b，搭蓋部分沿軸向的長度為k*b，雲母帶在一個節距内有一次搭蓋，因此搭蓋部分的重量W2（kg/km）計算如下式：

W2=3.14*(d+2t+t)*t*ρ*

(3)雲母帶的總重量W（kg/km）的計算：

W=W1+W2=3.14*[d+(2k+1)*t]*t*ρ/(1-k) (4)

二、k≥0.5

當搭蓋率k≥0.5時，雲母帶的重量可看做有兩部分組成，一層厚度為2t的圓柱體，及圓柱體上的搭蓋部分。

圓柱體部分的重量W3（kg/km）由下式計算：

W3=3.14*(d+2t)*2t*ρ

搭蓋部分的計算參見下圖：

在圖中，紅線部分是圈的繞包帶，藍線部分是第二圈的繞包帶，黑線部分是第三圈的繞包帶，圖中“1層、2層、3層”分别是各處繞包帶的層數，在“3層”處是我們要計算的搭蓋部分的重量。

繞包節距為（1-k）*b，每圈繞包時的搭蓋長度為k*b，設我們要計算的搭蓋部分的長度為x，則x可由下式計算：

x+（1-k）*b=k*b (6) 推導得：x=(2k-1)*b

由于在一個節距範圍内隻有一個我們需要計算的搭蓋部分，因此搭蓋部分的重量W4（kg/km）可由下式計算：

搭蓋部分的重量計算：W4=3.14*(d+4t+t)*t*ρ*

雲母帶的總重量W（kg/km）的計算：

W=W3+W4=3.14*[d+(6k-1)*t]*t*ρ/(1-k) (9)

在雲母帶繞包時，要保證每個點上有兩層雲母帶，有的點上有三層雲母帶，因此x不能大于繞包節距，否則的話将使得有的點上有四層以上的雲母帶。即： x≤（1-k）*b 由于x=(2k-1)*b 推導得k≤2/3。

因此在制定工藝時，搭蓋率不能大于2/3。

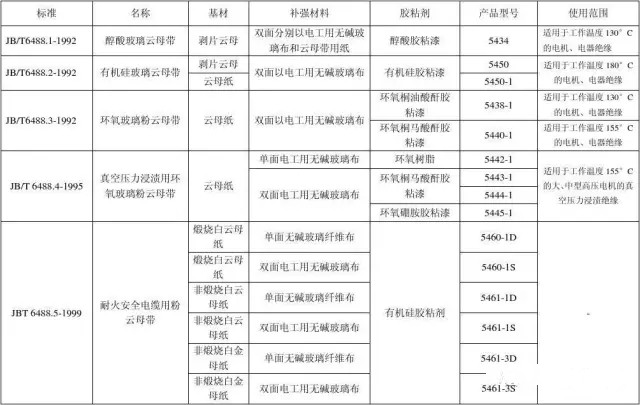

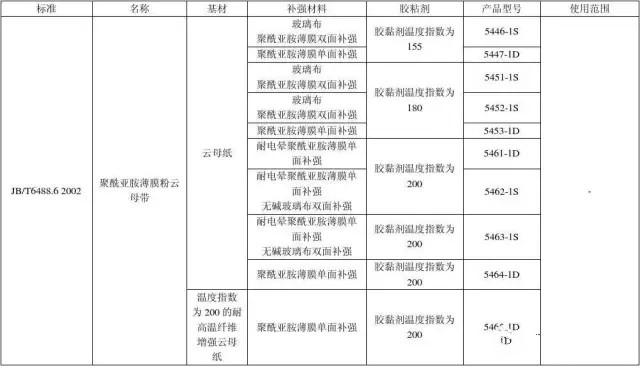

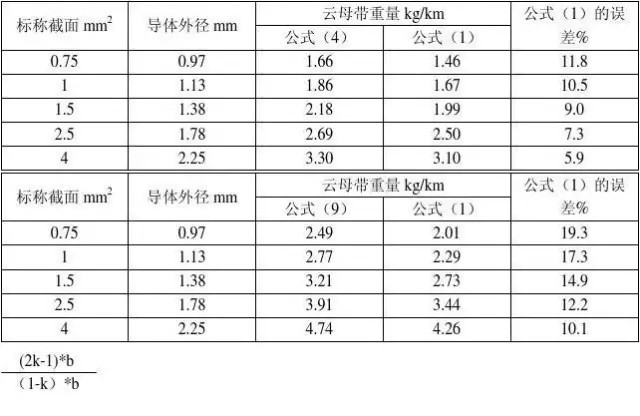

三、公式驗算

當搭蓋率k=0.5時，按公式（1）計算得： W=3.14*（d+t）*2t*ρ

按公式（4）和（9）計算得： W=3.14*（d+2t）*2t*ρ

顯然公式（3）和（9）是更準确的。
